Trong hệ thống này, Dây cáp quang kết hợp chống sét OPGW (Optical Ground Wire) đóng vai trò vừa là dây chống sét bảo vệ đường dây truyền tải điện, vừa là kênh truyền dẫn tín hiệu thông tin tốc độ cao. Dây OPGW được cấu tạo đặc biệt: phía trong là lõi chứa các sợi quang chức năng là truyền dẫn tín hiệu thông tin tốc độ cao, lớp ngoài bao bọc bởi lớp kim loại (nhôm hoặc thép bọc nhôm), được nối đất để bảo vệ cột, dây dẫn và thiết bị điện truyền tải khỏi bị ảnh hưởng bởi sét. Nhờ đó, nó không chỉ đảm bảo truyền tải dữ liệu phục vụ điều hành, bảo vệ, đo lường, điều khiển từ xa mà còn có thể cho thuê làm đường truyền viễn thông, mang lại giá trị gia tăng cho ngành điện.
Tuy nhiên, trong quá trình vận hành do ảnh hưởng các yếu tố khách quan như môi trường ô nhiễm, do sét đánh vào dây OPGW, phần kim loại nhôm bên ngoài của dây OPGW có thể bị tổn thương, ăn mòn, có thể bị đứt, kéo theo nguy cơ ảnh hưởng đến các sợi quang bên trong, cũng như nguy cơ sự cố đường dây đang vận hành. Khi chưa có sẵn vật tư dây dẫn OPGW thay thế, sự cố có thể gây gián đoạn thông tin và tiềm ẩn rủi ro cho vận hành.
Xuất phát từ thực tiễn đó, PTC4 đã triển khai giải pháp tạm thời sử dụng Guyrip néo cáp quang quấn đối đầu và liên kết bằng maní để xử lý khi lớp ngoài bao bọc bằng kim loại nhôm dây OPGW bị đứt từ 4 sợi trở lên. Đây là một giải pháp sáng tạo, đáp ứng Điều 83 trong Quy định số 20/QĐ-EVNNPT ngày 08/01/2018 của EVNNPT về vận hành, sửa chữa lưới điện truyền tải.
Giải pháp được triển khai qua 10 bước cơ bản, đảm bảo an toàn tuyệt đối cho người lao động và dây OPGW:
Bước 1: Cô lập đường dây và đường cáp quang OPGW cần xử lý.
Bước 2: Thử đèn, tiếp địa để toàn bộ khu vực thi công nằm trong phạm vi bảo vệ.
Bước 3: Hạ dây cáp quang OPGW: Tại vị trí cột đỡ, sử dụng tời 3 tấn tháo cáp khỏi phụ kiện, hạ dây OPGW xuống đến dây dẫn pha điện.
Bước 4: Sắp xếp lại sợi kim loại nhôm bị đứt: Công nhân di chuyển trên dây dẫn pha điện đến vị trí xử lý dây OPGW bị tổn thương, dùng kìm chỉnh và sắp sếp các sợi kim loại bị đứt theo chiều xoắn của cáp quang OPGW.
Bước 5: Đo và đánh dấu vị trí để lắp Guyrip và maní.
Bước 6: Quấn 2 bộ Guyrip vào đúng vị trí.
Bước 7: Dùng kẹp chuyên dụng hoặc Guyrip, nài cáp và kích 3 tấn để liên kết chắc chắn.
Bước 8: Liên kết Guyrip bằng maní, đảm bảo tại vị trí đứt không còn chịu lực.
Bước 9: Kéo cáp lên, lắp lại phụ kiện, xả tời để phụ kiện chịu lực hoàn toàn.
Bước 10: Thu hồi dụng cụ, tháo tiếp địa, kết thúc công tác và trả lại trạng thái.
Giải pháp này không chỉ mang tính xử lý tạm thời khi chưa có vật tư thay thế mà còn thể hiện sự sáng tạo và bản lĩnh của đội ngũ vận hành, với những hiệu quả mang lại như Duy trì vận hành liên tục: Ngăn ngừa gián đoạn tín hiệu truyền dẫn, bảo đảm thông tin quản lý điều hành lưới điện. Ứng cứu kịp thời: Giải quyết nhanh tình huống khẩn cấp khi chưa có vật tư thay thế. An toàn và tin cậy: Giải pháp tuân thủ quy chuẩn, hạn chế tối đa rủi ro cho người lao động. Tính sáng tạo và thực tiễn: Tận dụng hiệu quả vật tư sẵn có (Guyrip, maní) để xử lý sự cố tạm thời. Tiết kiệm chi phí gián tiếp: Giảm thiểu tổn thất do gián đoạn thông tin, tránh làm gián đoạn công tác vận hành hệ thống điện.
Trong bối cảnh lưới điện quốc gia ngày càng yêu cầu cao về độ tin cậy và an toàn, mọi giải pháp kỹ thuật sáng tạo, dù nhỏ, đều góp phần quan trọng vào sự vận hành ổn định. Giải pháp sử dụng Guyrip néo quấn đối đầu, liên kết bằng maní để xử lý tạm thời dây OPGW bị đứt là minh chứng sinh động cho năng lực ứng phó, sáng tạo từ thực tiễn của PTC4.
Có thể khẳng định, giải pháp sử dụng Guyrip néo cáp quang quấn đối đầu và liên kết bằng maní là một bước tiến kỹ thuật thiết thực, góp phần quan trọng trong việc duy trì vận hành lưới điện truyền tải an toàn, ổn định, đặc biệt trong bối cảnh ngày càng nhiều yêu cầu khắt khe về độ tin cậy cung cấp điện và thông tin viễn thông.
Những hình ảnh cụ thể:

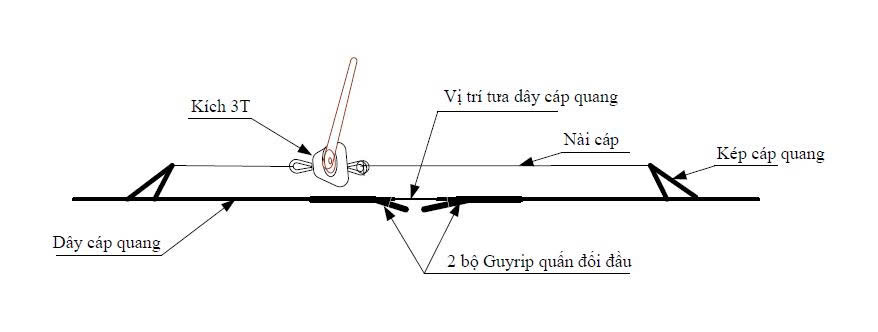

Sơ đồ thực hiện.

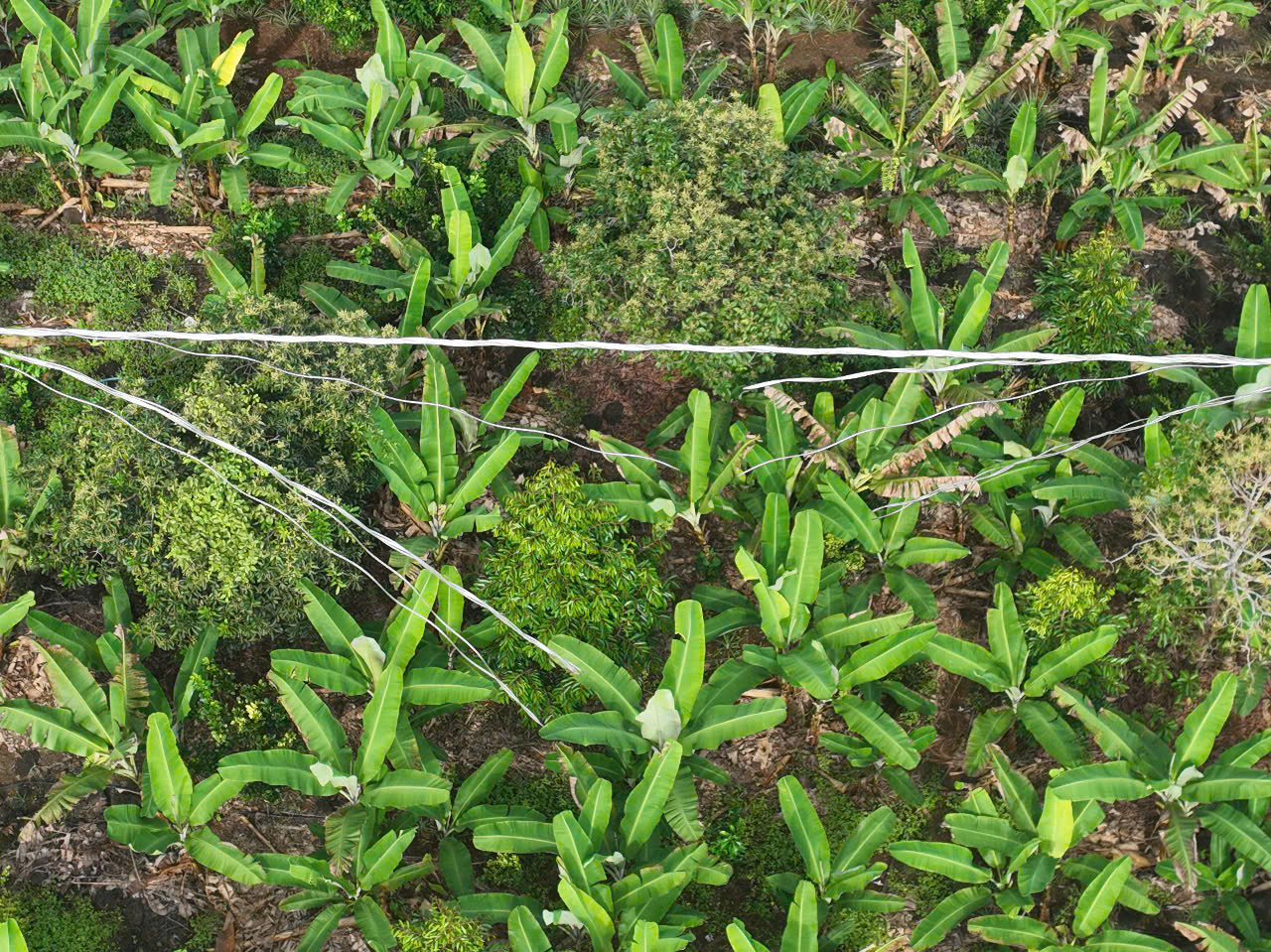

Lớp kim loại của cáp quang chống sét OPGW bị đứt.

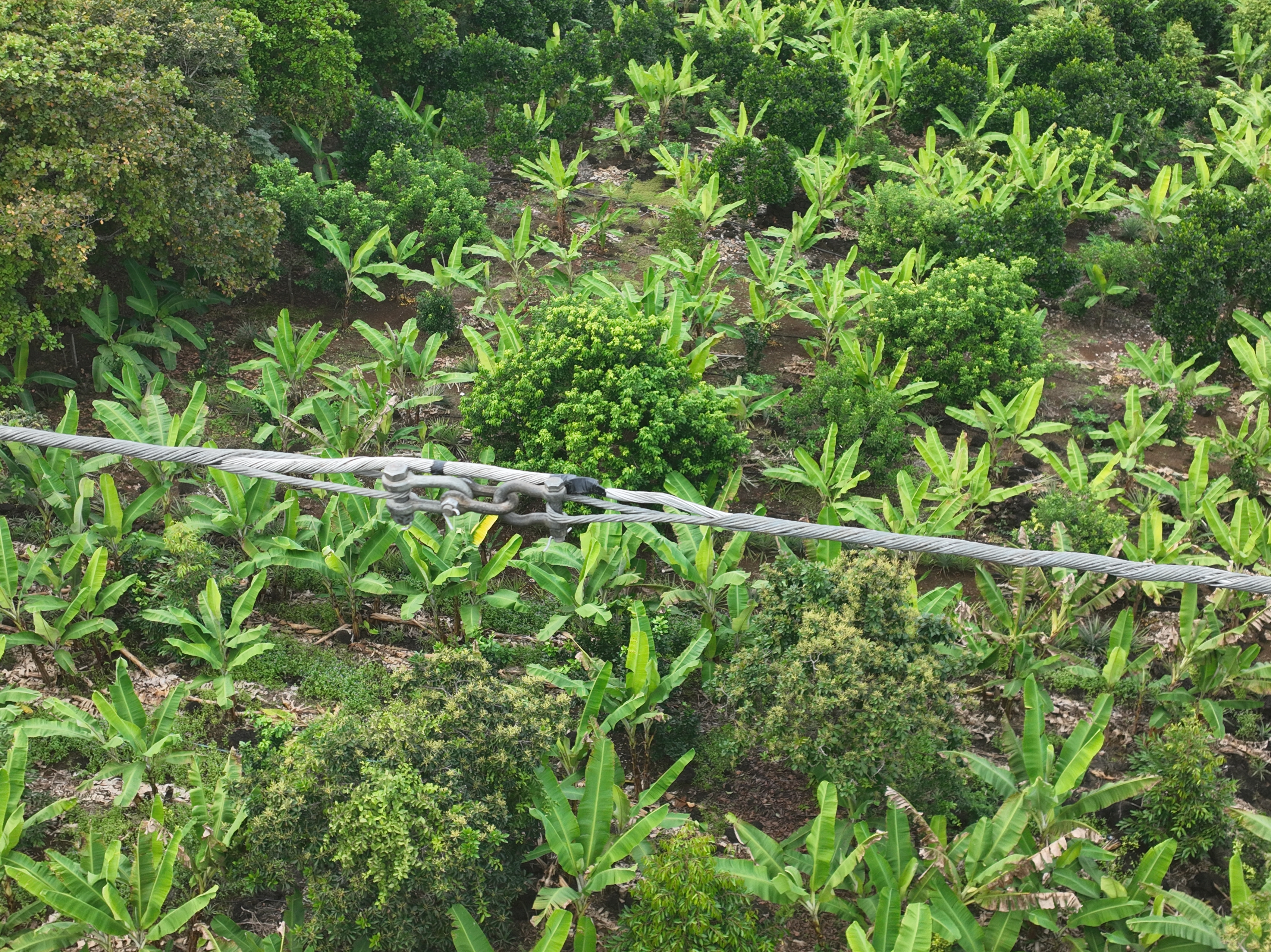

Hoàn tất xử lý tạm cáp quang chống sét OPGW 70 bằng giải pháp sử dụng 2 bộ Guyrip néo cáp quang loại dây cáp quang chống sét OPGW 70 quấn đối đầu và liên kết với nhau bằng 2 bộ maní.
